Mengapa cas disimpan diod mudah
Caj penyimpanan diod telah dianggap sebagai musuh, tetapi kadang-kadang jika kita ingin menggunakannya, kita juga dapat GG; membuat teman musuh" ...
Setiap jenis diod dipanggil" caj simpanan" (caj penyimpanan) ciri, kesannya adalah ketika dioda adalah mod konduksi (mod konduksi ke hadapan) oleh arus beban, dapat membiarkan aliran arus tidak berhenti segera, termasuk berbagai penutupan yang patut dijelajahi.
Kesan asas caj penyimpanan adalah bahawa voltan terbalik pada diod tidak segera dimatikan, dan arus akan terus mengalir ke arah yang berlawanan dari arah yang berlawanan untuk jangka masa yang terhad. Untuk menerangkan dengan lebih jelas, mari kita ambil satu dan setengah litar pembetulan gelombang (litar penyearah gelombang separuh) sebagai contoh: dalam kes pertama, kita mempunyai seperti yang anda bayangkan diod ideal caj penyimpanan sifar, tanpa arus terbalik, dari bawah yang dapat dilihat hingga idealnya bentuk gelombang.
Penyearah gelombang separuh diod pemulihan perlahan
Dalam contoh di atas, apabila gelombang sinus melintasi nol volt, suis diod tidak berlaku dengan segera, tetapi ada masa penghantaran terbalik yang pendek tetapi ketara; Di samping itu, proses bentuk gelombang output ke sifar sangat cepat, sehingga harmonik dalam frekuensi pengujaan adalah" tanah subur" EMI, yang sangat sukar untuk dikawal dan dihambat.
Dan jika kita tidak bercakap mengenai penerus gelombang penuh untuk seketika, anda masih dapat melihat denyutan arus diod terbalik, dan denyutan tersebut juga boleh menyebabkan litar pintas nadi di sekitar sumber pengujaan, seperti yang ditunjukkan di bawah.
Litar pintas seketika
Frekuensi litar dan nadi arus litar pintas memang akan menghasilkan beberapa masalah EMI dan riak yang serius. Contohnya, anggaran dioda 1N4007 yang agak perlahan, yang masa pemulihan nominalnya adalah 30 mu Sec, ditunjukkan di bawah.
Masa pemulihan diod perlahan
Sekiranya frekuensi pengujaan adalah 60 GHZ, separuh kitaran adalah 1/120 sesaat atau 8.3333 mSec, sudut konduksi arus terbalik 180 ° dikalikan dengan 30 mu Sec, dibahagi dengan 8.3333 mSec, hasilnya adalah 0.648 °. Sekiranya berlaku 120 V RMS dari pesanan tenaga pengujaan, serta 0.648 ° voltan pengujaan: 120 * SQRT (2) * sin (0.648 °)=1.92 V, hasilnya cukup untuk mendorong kita tidak mahu' litar arus nadi, seperti&di atas;&litar pintas seketika; bahawa anak panah merah yang ditunjukkan dalam gambar.
Penyearah gelombang separuh diod pemulihan yang cepat
Setakat ini, caj penyimpanan telah dianggap sebagai&"musuh GG"; tetapi kadang-kadang jika kita mahu menggunakannya, kita dapat&"membuat kawan GG"; Sekiranya kita mengambil frekuensi pengujaan meningkat dari 60 jam dan 400 jam nombor kabel kuasa ke modulasi frekuensi HF / VHF / UHF, dan MENGGUNAKAN komponen dioda pemulihan langkah yue (langkah pemulihan dioda), kita boleh mendapatkan pembetulan seperti di bawah:

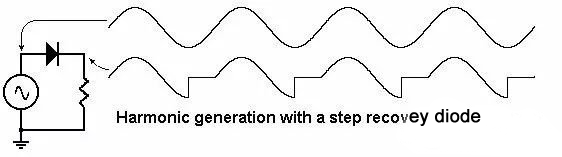

Langkah pemulihan dioda setengah gelombang
Di sini anda dapat melihat, diod tersimpan cas pada bahagian kitaran gelombang pemanduan yang sengaja diregangkan dalam penyelenggaraan arus terbalik, sehingga 270 ° ideal; Seperti yang kita perhatikan sebelum diod pemulihan yang perlahan menghasilkan frekuensi pengujaan harmonik yang tidak diingini, lompat langkah pemulihan diod menghasilkan yang kita perlukan frekuensi pengujaan harmonik, kita dapat membuat gambarajah litar penggandaan frekuensi berikut (pengganda frekuensi).
Litar frekuensi diod pemulihan langkah
Bayangkan input 100MHz yang akan menghasilkan output 300MHz, sangat cantik!
Dan kemudian kita' akan melihat komponen lain, diod frekuensi tinggi. Apabila frekuensi cukup tinggi, caj penyimpanan tidak akan habis dengan sengaja; Kita boleh menggunakan diod PIN akan mengambil beban sebagai tahap semasa fungsi impedans dinamik dan ciri-ciri perubahan, ciri-ciri diod PIN sebagai komponen pelemahan isyarat gelombang mikro RF / gelombang mikro (elemen pelindung isyarat RF / gelombang mikro) untuk diterapkan, berikut.
